合成孔径声纳——迈波科技南海行
迈波科技 2023-07-12
南海海域测试
合成孔径声纳成像技术作为突破性的水下探测成像技术备受国内外各界的关注，美欧等发达国家已经陆续实现侧扫声纳到合成孔径声纳的升级换代，由于其应用领域的敏感性，该装备一直受到西方禁运和卡脖子。相比较于传统侧扫声纳，合成孔径声纳的优势在于：
①图像清晰度高
②幅宽大
③效率高
④不会畸变
⑤不会漏目标
|
侧扫声纳与合成孔径声纳对比
|
||
|
参数
|
侧扫声纳
|
合成孔径声纳
|
|
图像分辨率
|
方位向分辨率与测绘距离有关，距离越远，分辨率越差
方位向分辨率与工作频率有关，频率越低，分辨率越差
|
方位向分辨率与测绘距离和工作频率均无关，全场景恒定分辨率
|
|
小目标
|
近距离灯下黑，易漏目标 目标形状畸变，难以通过目标尺寸实现目标识别
小目标像素点少，难识别 |
全场景覆盖，不会漏目标 目标形状还原度高，图像符合实际尺寸，易识别
小目标像素点多，易识别 |
| 图像精度 | 非相干成像，图像精度低 | 相干成像，图像精度高 |
|
平台速度
|
速度不稳定对成像效果影响大 |
速度可以自适应，基本不影响成像效果 |
|
扫测效率
|
远端方位向分辨率差，实际可用扫宽有限，扫测效率低
|
全场景恒定分辨率，探测距离远，扫宽大，扫测效率高
|
|
水质要求
|
浑浊水质探测距离受限
|
浑浊水质对探测距离影响小
|
|
平台要求
|
海况差、平台不稳导致图像质量下降严重
|
运动补偿修正，海况差、平台不稳条件下图像质量良好 |
时间
2023年6月

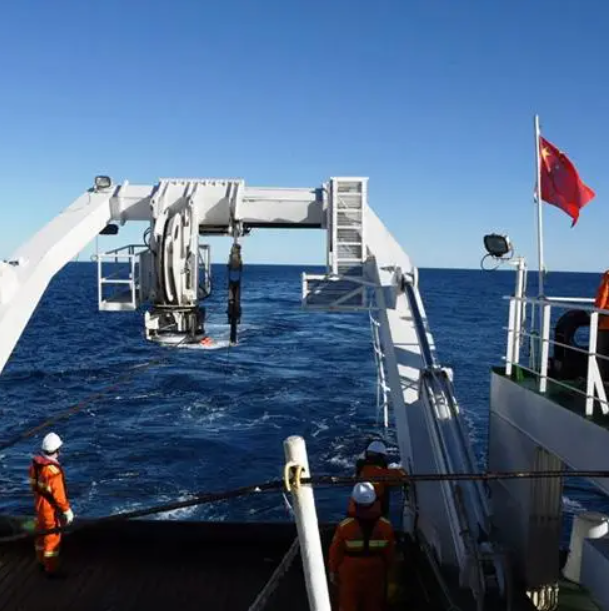

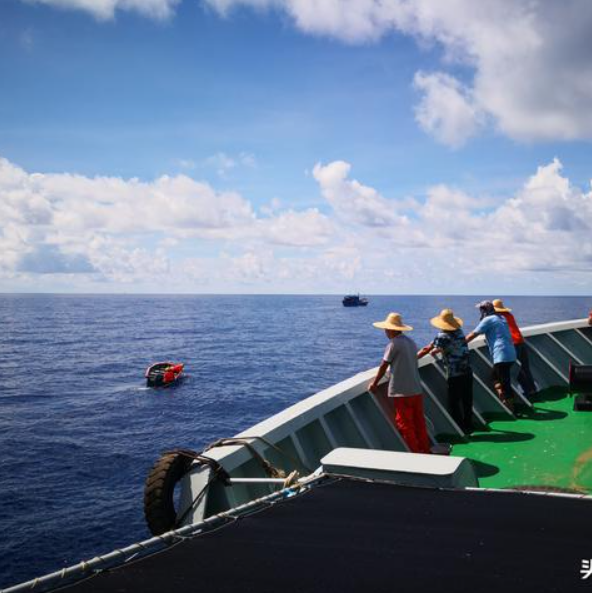

2023年6月，公司应客户要求前往南海汕头海域进行水下地形地貌探测成像，测试环境如下：海况3级，水深15-20米，渔船拖曳。
 |
|
|
 |

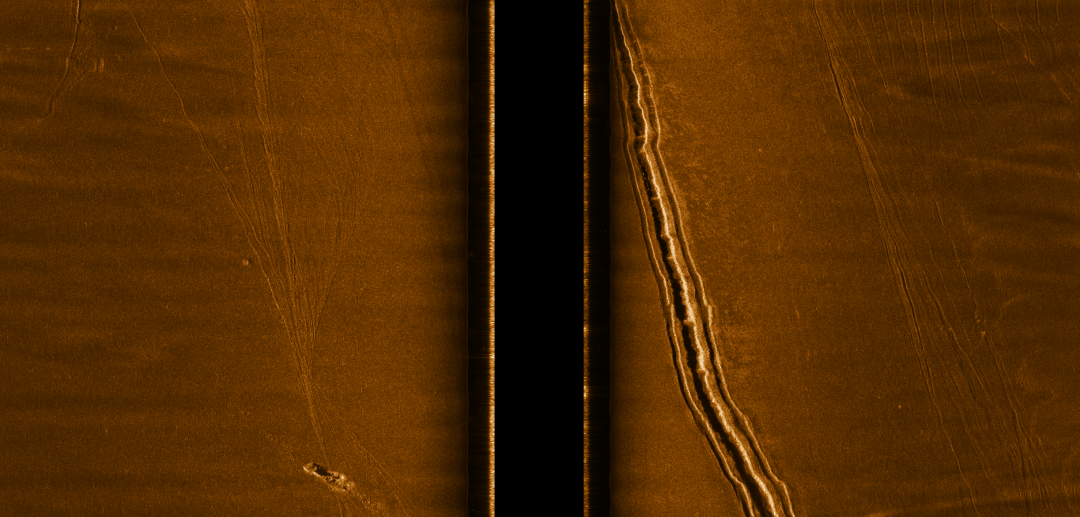

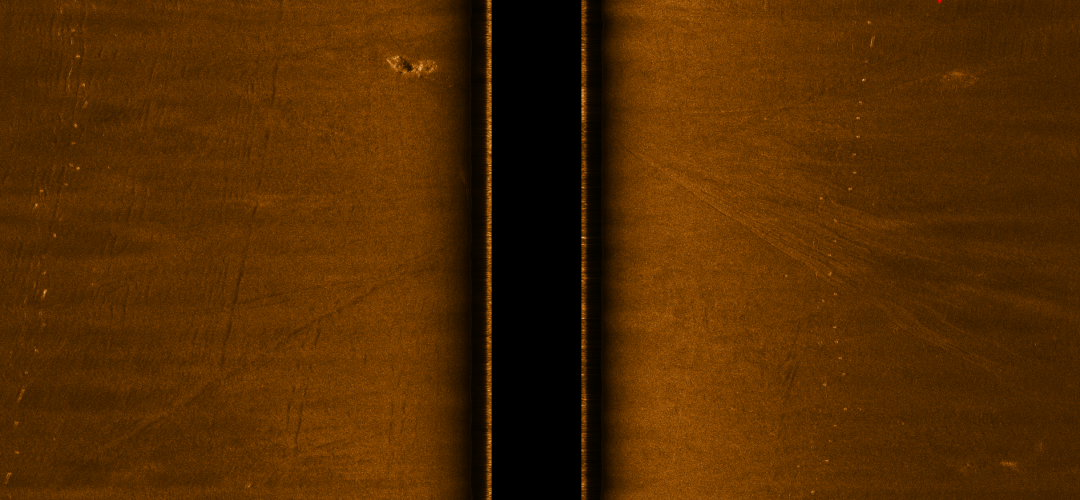

| 二、作业船只锚痕、抛锚处、海光缆掩埋沟清晰可见 |
 |
| 三、掩埋缆锚点标识 |
 |

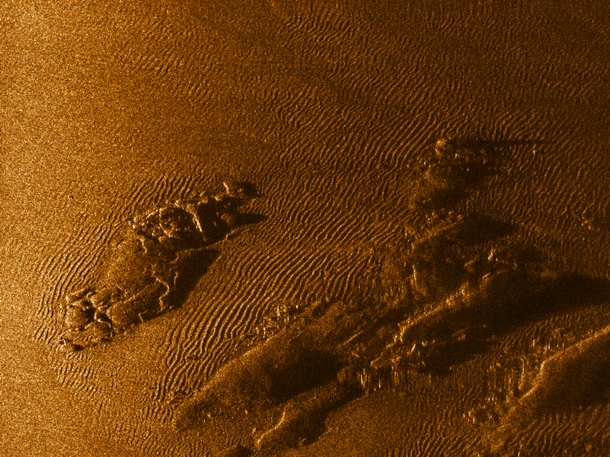

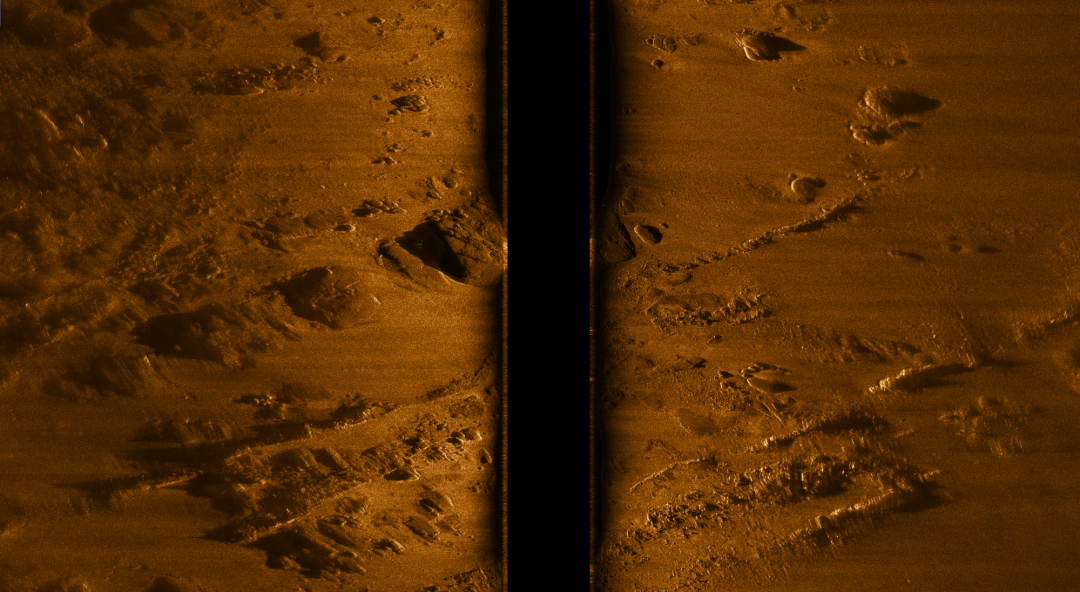

| 四、汕头海域礁石、砂纹 |
 |
 |

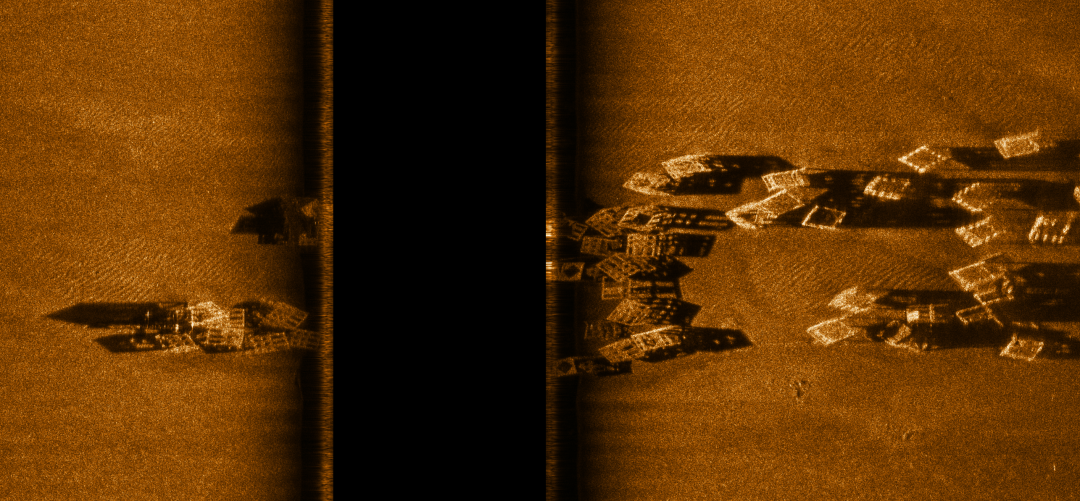

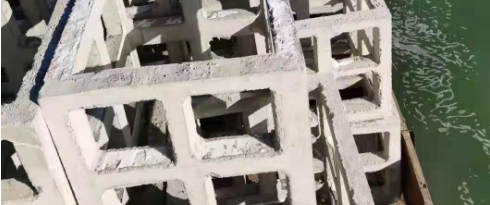

| 五、海底人工鱼礁探测图和实物对比图 |

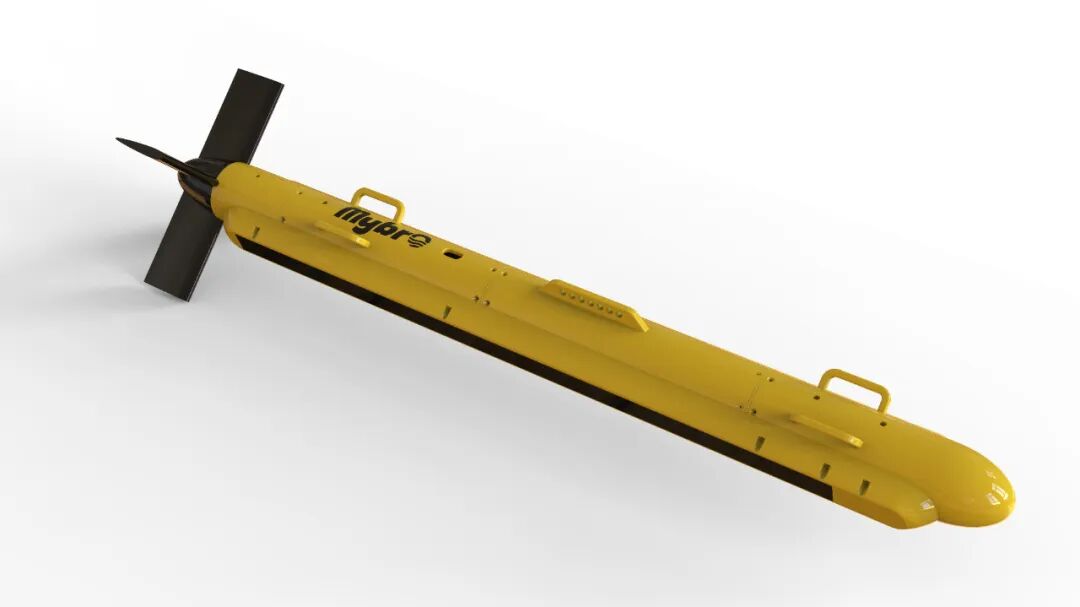

浅海型合成孔径声纳
规格型号：MyBro-HSAS
分辨率（全场景） ：5厘米×3厘米（航迹方向×垂直航迹方向）
双侧测绘带宽/扫测速率：600米/3节；300米/6节（可定制）
适用海况：4级以下
公司简介
上海迈波科技有限公司是一家技术领先，集研发、生产、销售和服务为一体的海洋高科技智能装备企业。
公司自主研发了一整套海洋/水下综合水声解决方案，涵盖多类型、系列化的高端海洋智能装备，在水下探测、成像、导航、定位、通信、图像识别等技术领域拥有深厚积累，掌握多项核心技术。
相关解决方案可广泛应用于军事、应急救援、水利、水下基建、海事、跨海桥梁检测、海上风电检测、水下安保、海底管线检测、城市水管道检测、海洋牧场、潜水、环保等行业。
军用扫雷防救
航道测绘打捞

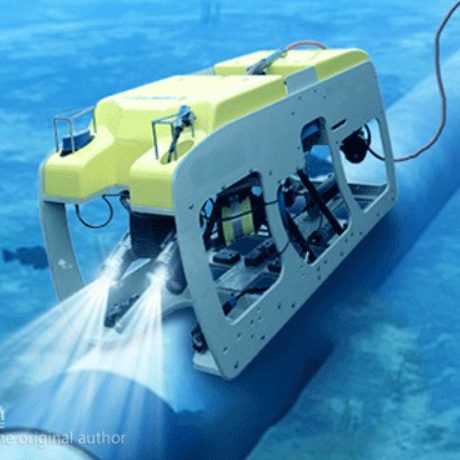

海底管线监察
水利水电安检
水下应急救援

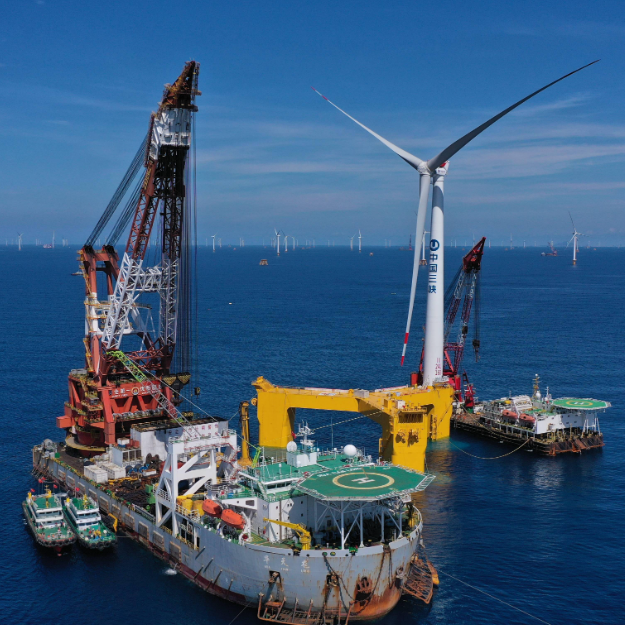

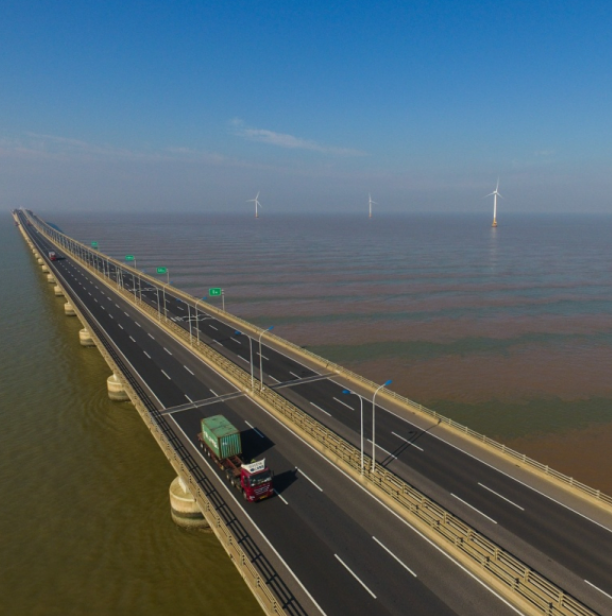

海上桥梁风电
港口水下安保
海洋资源调查
